跨步電壓安全體感
-
目的：演示跨步電壓現象，以及體驗跨步電壓觸電的危害，學習如何避開跨步電壓觸電措施。
聯系電話：0510-88991956
功能簡介
目的：演示跨步電壓現象，以及體驗跨步電壓觸電的危害，學習如何避開跨步電壓觸電措施。
培訓項目
1、正常行走時進入跨步電壓區域體驗過程；
2、單只腳著地進入跨步電壓區域體驗過程；
3、雙腳并攏進入跨步電壓區域體驗過程。
流程設計

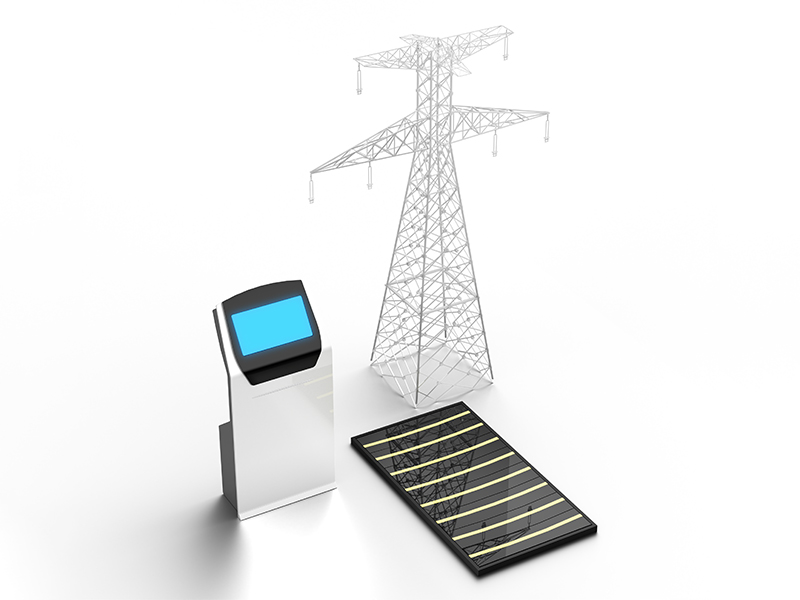

1、設備上電啟動，體驗者從體驗平臺的起始端行走至另一端，逐漸靠近導線落地點。
2、體驗者行走時以腳踏相鄰兩塊弧形導電板的方式行走，通過調節高頻電壓發生裝置加至弧形導電板的脈沖電壓的頻率等級模擬以導線落地點為中心的電勢分布。離導線落地點越近，高頻電壓發生裝置加至弧形導電板的脈沖電壓的頻率等級越高，說明電勢越高，體驗者將感知到觸電現象。
3、當傳感器檢測到體驗者雙腳合并或者單腳行走時，控制單元切斷高頻電壓發生裝置與導電板的連通，體驗者將感知不到觸電現象。
4、通過雙腳跨步行走、雙腳合并或者單腳行走等親身體驗，從感官上感知觸電效果，從視覺上直觀跨步電壓現象，從而使體驗者能深刻了解跨步電壓產生的原理，明白跨步電壓的大小與哪些因素有關，進而掌握正確的逃離方法。
模塊功能要求
主要技術指標
型號：HK-KB 140
額定電壓：AC220V/50Hz/10A
氣壓：無
規格尺寸：3000*3000*1400mm
重量：200Kg
主要配置
|
序號 |
名稱 |
規格型號 |
數量 |
品牌 |
|
1 |
體驗行走平臺 |
R2500 |
1臺 |
HK |
|
2 |
高頻電壓發生裝置 |
|
1臺 |
HK |
|
3 |
人體感應模塊 |
GY80 |
12套 |
國產 |
|
4 |
電氣控制板 |
|
1套 |
施耐德 |
|
5 |
控制器 |
|
1套 |
施耐德 |
|
6 |
電腦一體機 |
屏幕尺寸：32英寸
CPU：4核CPU
GPU：IMaliT820x2+2D
運行內存：2GB
存儲內存：16GB |
1臺 |
威視 |
|
7 |
模擬高壓電塔 |
Y1650 |
1套 |
HK |
