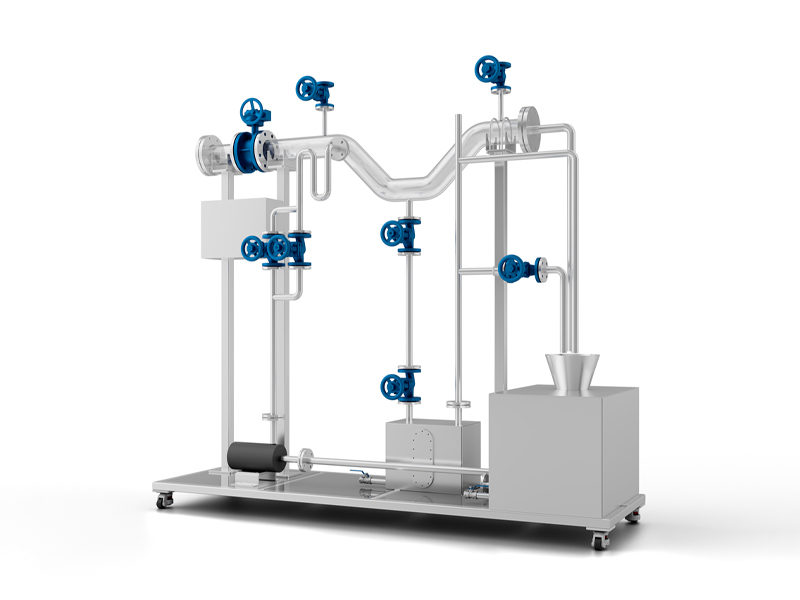

水封煤氣安全體感
-
工作原理：煤氣水封的原理是利用水的靜壓力阻止煤氣流動的裝置。
作用：
1、用于煤氣管道排出管道中積存的冷凝水。
2、用于煤氣管道切斷。
3、用于煤氣逆止。
聯系電話：0510-88991956
功能簡介
工作原理：煤氣水封的原理是利用水的靜壓力阻止煤氣流動的裝置。
作用：
1、用于煤氣管道排出管道中積存的冷凝水。
2、用于煤氣管道切斷。
3、用于煤氣逆止。
流程設計
U型管封閉時，其液位溢流管接點高度須保證U型管內被充滿水，煤氣不能沖破U型水封從一邊竄至另一邊；U型管開啟時液位溢流管接點高度須保證U型管內煤氣暢通無阻，煤氣不能沖破臥式水槽的水封，造成煤氣從流溢水口處泄漏。
在實際使用時，U型管有兩種運行工況，即煤氣暢通和隔斷（U型管內充滿水）兩種運行工況。不論煤氣U型管處于哪種運行工況，臥式水槽進口管上的閥都處于開的狀態，運行狀態檢查閥和排污閥處于關的狀態。
當U型管為煤氣通道時，關閉主給水管上的供水閥，打開補水管水閥，打開U型管開閉液位控制閥，此時水流的狀態為：補水管→臥式水槽出口立管→U型管開閉液位控制閥→溢流口→溢流水外排管。當溢流口有水溢流時，表明臥式水槽里已充滿水，根據溢流口溢流水的大小，調節補水管上補水閥的開度。
當U型管從煤氣通道狀態轉為隔斷煤氣狀態時，即U型管內注滿水，此時關閉U型管開閉液位控制閥，打開主給水管上的供水閥，水流的狀態為：主給水管→給水U型彎→U型管→臥式水槽進口管→臥式水槽→臥式水槽出口立管上部→U型管封閉液位溢流管→溢流口→溢流水外排管。當溢流口有水溢流時，表明U型管里已充滿水，此時關閉主給水管上的供水閥，根據溢流口溢流水的大小，調節補水管上補水閥的開度。
當U型管從隔斷煤氣狀態轉為煤氣通道狀態時，只需要打開U型管開閉液位控制閥。
在大多數情況下，U型管道煤氣水封裝置的U型管都處于通煤氣運行狀態，為了防止煤氣中的粉塵堵塞臥式水槽，因此須定期進行檢查、排污。打開檢查閥，發現檢查閥出氣，則表明臥式水槽運行正常，若發現檢查閥出水，則表明臥式水槽已堵塞，需要進行排污：關下閘閥，開排污閥，排完污后，關排污閥，開檢查閥，全開補水閥，進行補水；當檢查閥出水，關檢查閥，開下閘閥，調小補水閥，保持有少量溢流水。不論U型管處于哪種運行工況，由于補充水不與煤氣接觸，因此徹底消除補水產生的有毒氣體水泡和煤氣中有害物質在水中的溶解。在輸送煤氣水封裝置溢流外排水不產生有毒氣體水泡和有害的污水，解決了U型管道煤氣水封裝置溢流水口存在有毒氣體的安全技術問題和外排水的環境污染問題。
模塊功能要求
主要技術指標
型號：HK-SF 750
額定電壓：AC220V/50Hz/10A
氣壓：0.5-0.8Mpa
規格尺寸：4800*2800*7500mm
重量：2800Kg
主要配置
|
序號 |
名稱 |
規格型號 |
數量 |
品牌 |
|
1 |
空氣壓縮機 |
160L |
1臺 |
美的正力 |
|
2 |
閥門 |
|
16臺 |
萬勵 |
|
3 |
設備框架 |
|
1套 |
HK |
|
4 |
不銹鋼水箱 |
|
2套 |
HK |
|
5 |
亞克力管 |
|
1批 |
國產 |
|
6 |
比例調節閥 |
|
1套 |
SMC |
|
7 |
電氣控制板 |
|
1套 |
施耐德 |
