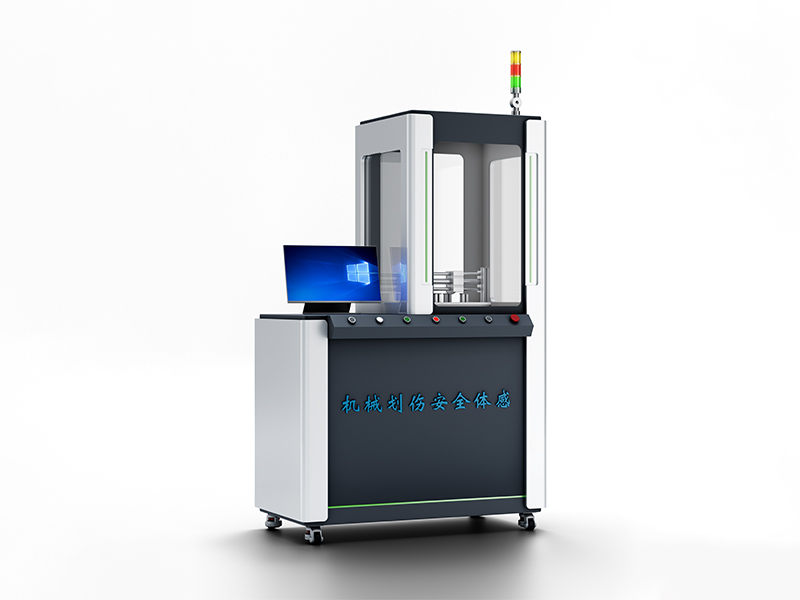

機械劃傷安全體驗中心
-
該設備是機械劃傷安全體感模擬器，通過體驗被運動中鋒利物體劃傷、戳傷的感受。了解刀具、工具等帶尖銳、鋒利物體劃傷、戳傷的效果及防護措施。
聯系電話：0510-88991956
功能簡介
該設備是機械劃傷安全體感模擬器，通過體驗被運動中鋒利物體劃傷、戳傷的感受。了解刀具、工具等帶尖銳、鋒利物體劃傷、戳傷的效果及防護措施。
目的：
1、了解刀具、工具等帶尖銳、鋒利物體劃傷、戳傷的危害。
2、了解設備運轉的防護措施。
注意：
1、設備的運動部位須設置防護罩、防護網、欄桿、光柵、聯鎖裝置等安全保護措施。
流程設計
1、將體驗設備放置在帶有AC220V交流插座的預留位置，插上電源。
2、準備體驗時，將設備左側旋鈕開關打開，電源指示燈亮，設備即可通電，等待設備初始化完成。
3、準備工作完成后，將橡膠人手安裝于體驗工作臺上，確認好正確位置，手動壓緊快速卡鉗使橡膠人手牢固固定在體驗工作臺上，按下啟動按鈕，氣缸帶動刀具向前滑動，觀看設備劃傷橡膠人手的過程，從而體驗機械劃傷所帶來的危害并了解學習安全方面的知識。
4、體驗完成后，關閉電源，完成一人一次體驗。
模塊功能要求
主要技術指標
型號：HK-HS 80
額定電壓：AC220V/50Hz/10A
氣壓：0.5-0.8Mpa
額定功率：500W
規格尺寸：800*600*1950mm
重量：120Kg
主要配置
|
序號 |
名稱 |
規格型號 |
數量 |
品牌 |
|
1 |
氣缸 |
CDY1S40-100 |
1臺 |
亞德客 |
|
2 |
安全光柵 |
1240-30NB |
1臺 |
臺邦 |
|
3 |
鋁型材 |
R6030/3060 |
1批 |
國產 |
|
4 |
電氣控制板 |
|
1套 |
施耐德 |
|
5 |
亞克力 |
|
1批 |
國產 |
|
6 |
福馬輪 |
|
4個 |
國產 |
|
7 |
內部機械結構組件 |
|
1批 |
HK |
